真空断路器结构及故障处理

发布时间:2021年03月27日 浏览量: 575 【返回上一页】

真空断路器不完全没有维护,机械设备的实际操作频率要达到所要求的频率,必须进行维护。可是真空断路器在应用中很有可能会出現一些异常的运作情况,严重危害供电系统的安全性运作,因此务必常常地对真空断路器开展情况检验。检验反映真空断路器运作情况的电气设备和机械设备层面特点主要参数。

VS1真空断路器构造:

一、VS1真空断路器真空灭弧室:

1、真空灭弧室以真空做为灭弧和绝缘层物质,灭弧室具备较高的真空度;

2、当动、静触头在实际操作组织 功效下感应起电吸合时,在触头间可能造成真空电弧;

3、因为触头的独特构造,在触头间歇性中也会造成适当的竖向电磁场,促进真空电弧维持为外扩散型,并使电弧匀称的遍布在触头表面点燃,保持低的电弧工作电压,在电流量当然过零时,残余的正离子、电子器件和金属材料蒸汽在分秒量级的時间内就可复合型或汇集在触头表面和屏蔽罩上,灭弧室断裂面的物质绝缘层抗压强度迅速就被修复,进而电弧被灭掉做到开断的目地;

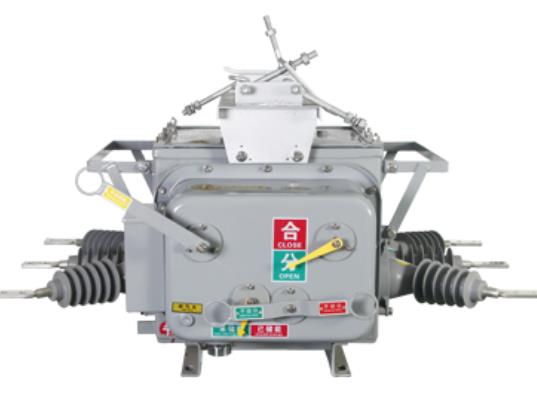

真空断路器

4、因为选用竖向电磁场操纵真空电弧,因此VS1具备强而平稳的分断电流量工作能力。

真空灭弧室运作维护保养中应留意的难题:

A、外型查验,无异常、外表面应无污渍,如果有,运用湿布擦干净;

B、真空度的查验关键应用直流抗压法查验,在真空断路器处在分断情况下,在真空灭弧管的触头间再加要求的保护性直流实验电42000V(1min),应无异常;

C、每一次维护保养,必须对真空断路器的触头开距、触碰行程安排、重合闸跳跃、三相当期性开展查验,若不过关应作调节;
