性能可靠 真正免维护

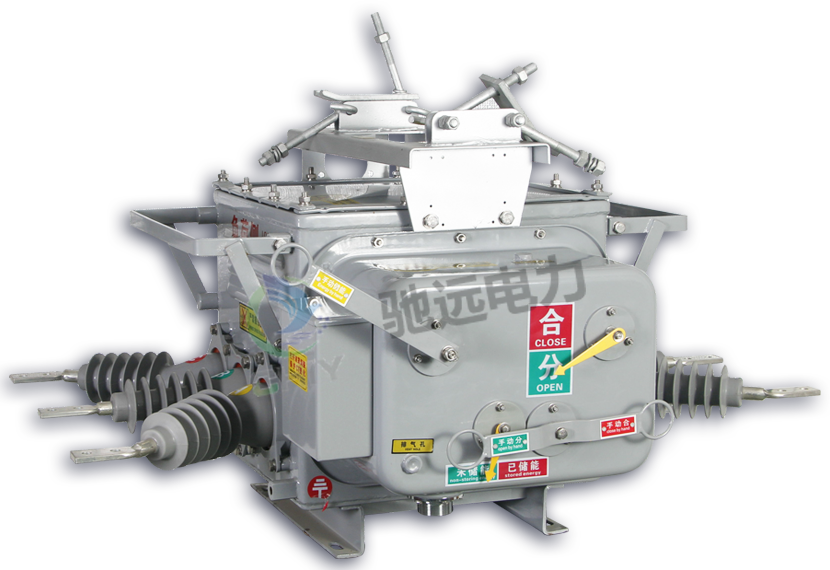

采用真空灭弧和SF6气体绝缘,箱体采用了国外先进的气体密封、防爆、绝缘结构技术,
整体密封性能优良,其弹簧操作机构采用了小型化设计,性能优良,
动作可靠性远高于国内传统的弹簧操作机构。

充气式环网柜|环网柜厂家
真空断路器使用环境

详细了解 更放心

环境温度:-40℃~+40℃

海拔高度:不超过1000m, 如海拔高于1000m, 则额定绝缘水平应进行相应修正

风速:不大于35m/s

风压:700Pa

相对温度:日平均不大于95%,月平均不大于90%

地震烈度:不超过8度

无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所

真空断路器使用环境
主要技术参数

·精确 ·智能 ·稳定

额定电压:12KV/24KV
额定频率:50Hz
额定电流:630A/1250A
额定短路开断电流:20KA/31.5KA
额定峰值耐受电流(峰值):50KA
雷电冲击耐受电压(峰值):75/85KV
额定操作顺序:分-0.3s-合分-180s-合分KV

额定短时耐受电流(4S):20KA/25KA
额定短路关合电流(峰值):50KA
机械寿命次数:10000次
额定短时开断电流开断次数:30次
工频耐压(1min):42KV/48KV
SF6气体额定压力:0.01MPa
额定操作电压辅助回路额定电压:AC/DC220V DC48 DC24

[field:content len='200']

主要优特点

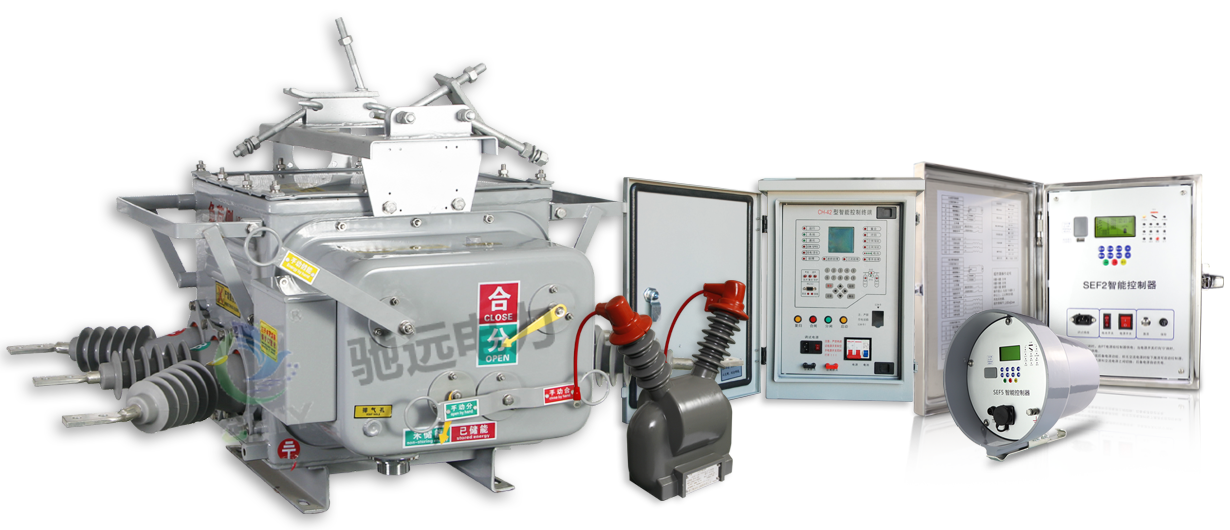

与智能电网配套: 可实现三段式保护、零序接地保护、重合闸及远方通信等功能;

操作灵活方便: 既可电动储能、电动分合, 也可手动储能、手动分合, 并能近距离或远距离操作;

操作功小、可靠性高: 全新设计的小型化弹簧操作机构的操作功(约30W左右)降低至最低水平;

密封性能可靠: SF6气体压力为零表压,且采用成熟的密封结构技术, 密封性能可靠, 不易产生泄漏;

进出线方式独特: 采用硅橡胶套管, 使接线端子之间的绝缘距离充裕, 外绝缘性能优良;

安全性能优异: 在箱体顶部装有防爆装置, 即使发生内部故障, 也不会有高温气体或飞溅物泄漏出来;

安装方式灵活: 既可采用杆上吊装方式, 也可采用坐装方式安装;

额定电流大,达1250A,开断能力强,达31.5kA。

ZW20真空断路器 — 四大服务领域

随时随地,我们为您服务

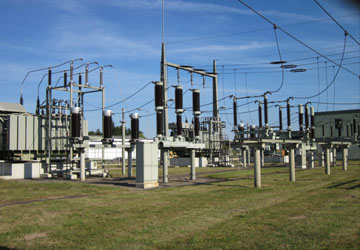

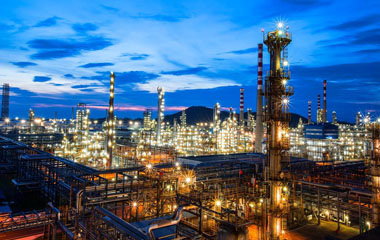

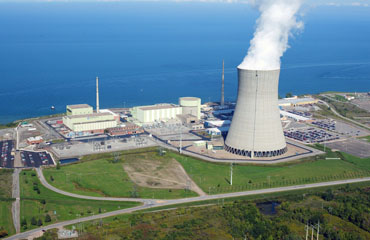

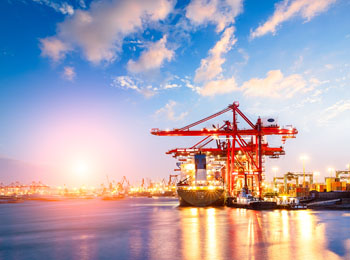

广泛用于电力、石油化工、冶金、铁路港口和建筑等各领域
