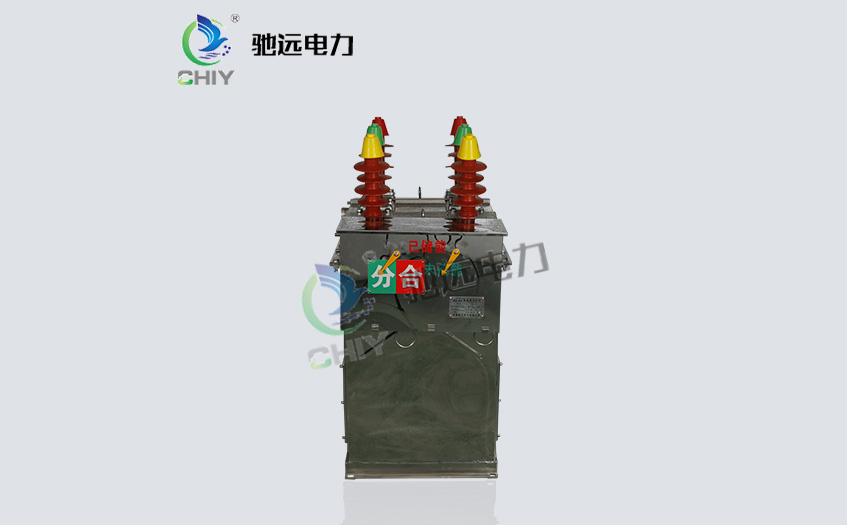

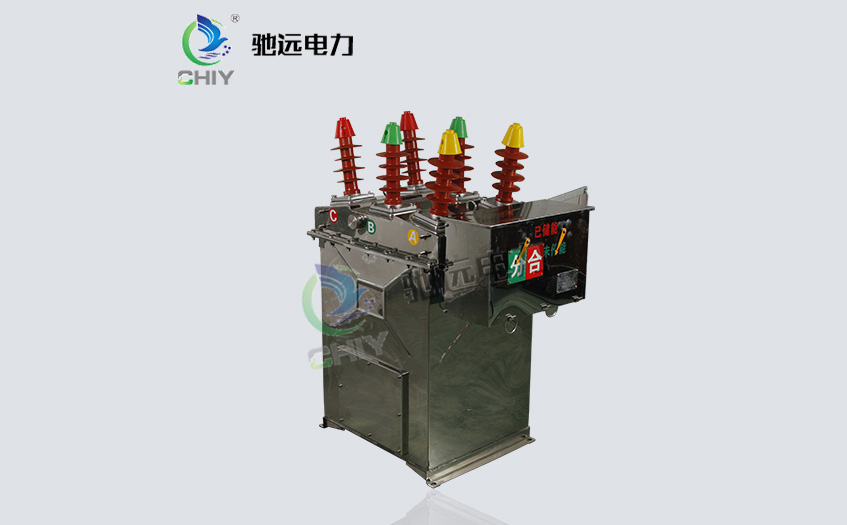

ZW8-12户外高压真空断路器

ZW8-12户外高压真空断路器

JB/T 3855-2008《高压交流真空断路器》

DL/T 403-2017《高压交流真空断路器》


1 (2).jpg

产品概述


高压真空断路器技术参数


技术参数

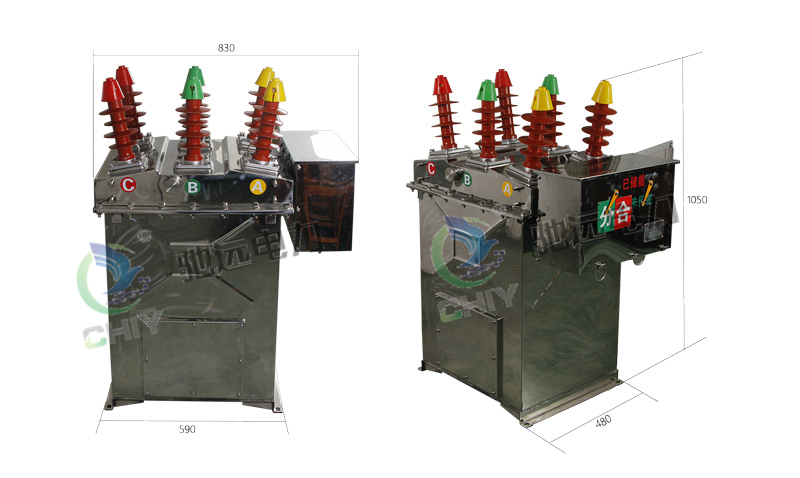

外形安装尺寸

外形及安装尺寸

生产工艺

·周围空气温度:上限+40℃,下限-30℃;

·海拔:≤2000m(若海拔增高,则额定绝缘水平相应提高);

·风压:不超过700Pa(相当于风速34m/s);

·地震烈度:不超过8度;

·污秽等级:Ⅲ级;

·最大日温差:不超过25℃。


视频解说

■ZW8-12/T型室外高压真空断路器

ZW8-12高压真空断路器可配弹簧操作机构。它具有切断负载电流、过载电流和短路电流的基本功能。它是ZW8-12系列的基本类型。

断路器与隔离开关配合使用可组成具有明显断口的组合断路器 (以下简称组合断路器 )。隔离开关用硅胶绝缘。护套具有雨、雪、风、沙的特点,防污、防腐蚀,能有效地避免隔离开关的结冰和氧化。

断路器可安装避雷器,避雷器可根据用户要求安装在线路内外。

断路器可配备浪涌电流控制器。它具有消除浪涌电流和过流断开的功能:

断路器可加装2~3个测量或计量互感器。

■ZW8-12/C型室外高压真空断路器

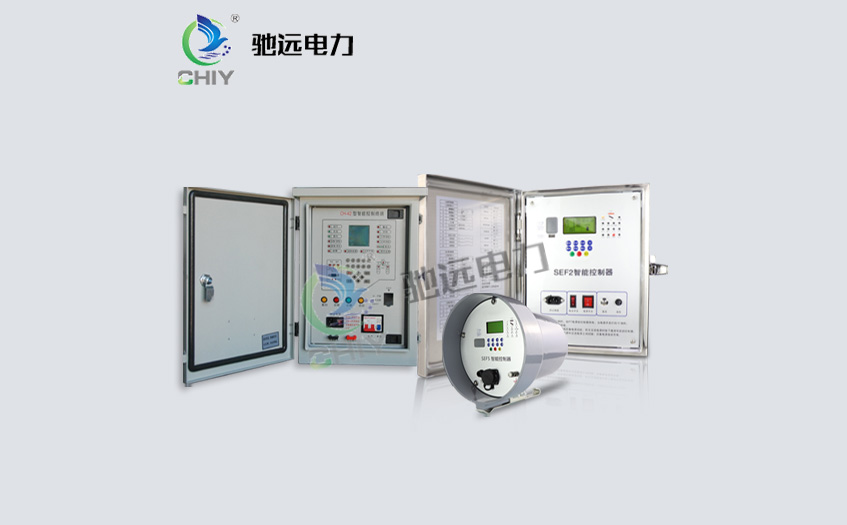

ZW8-12/C型户外低压真空断路器拥有基础卷绕机的全部功能,并配有重合闸控制器,构成中继器式智能断路器。基本型和重合型控制器适用于容易接通电源的情况,PT型和重合型控制器适用于无电源的情况,临时能量断路器适用于干式辐射电源和环网供电系统。帮助励磁系统消除瞬时故障,自动恢复供电,还可脱离高永久故障,真正调节配电网自动化。

智能断路器具备1-3次重合闸功能.并且可以设置参数:

该智能断路器具有合闸励磁涌流控制、过电流保护和短路速断三级复合保护的效果,参数可连续调节。

该智能开路电路具有小电流接地保护的效果,参数可连续调节。

设置;可实现有线遥控和杆下无线遥控。

■ZW8-12/PT室外高压真空断路器

ZW8-12/PT型户外高压真空断路需具备基本型断路蓄的全部功能。该型断路需配有电压互感器,电压互感器从线路高压侧取电,可根据需要提供给自身或其它控制设备220V、110V、100V的电压;

断路器(小型液压式)可用于监测线路电压。当过电压或欠压为过电压或欠压时,控制器自动断开断路器,可广泛应用于小水电支路和主电网。实现网络监控和故障自动隔离;

断路器(测量型)可输出0.2种精密电压、电流信号。是农业电网变电站、站点分散开关和单表开关的理想选择。

■ZW8-12/电子PT户外高压真空断路器

ZW8-12型电子PT户外高压真空断路器具有基本型断路器的全部功能。这种类型的断路器配有电子PT,并从CT给电池充电。它能在失压状态下进行多个储能、共享操作,并能提供外部不可用的工作电压。

■具备合闸涌流控制、过流保护和短路速断三段复合保护的功能,ZW8-12的保护参数可以由用户连续整定。

可实现有线遥控。它还可以在杆子下进行无线控制。

贴心服务

ZW8-12/□型户外高压真空新路器用于交流50Hz、电压10~12KV的三相电力系统,作为分新、关合负荷电流之用,它具有过载及短路保护功能,还可根据用户需要配装滚痛电流延时保护器和加装难雷器或隔离开关即新酪器与隔离开关组合等。
