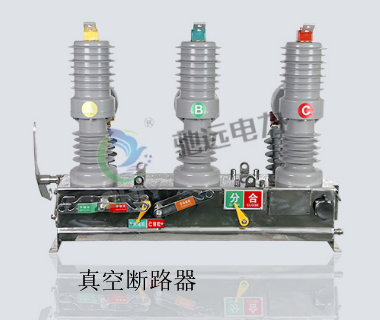

10kV真空断路器的故障处理

随着真空断路器的广泛使用，许多10千伏低油断路器已被真空断路器所取代。由于厂商不同，一些"真空断路器"性能更好，维护工作量小，电源可靠性高，一些"真空断路器"性能差，尤其是断路器的特性，存在许多问题，一些"真空断路器"缺陷是极其严重的，这很容易导致事故发生过度，导致大规模停电。

以下是处理 10 kV 真空断路器在运行过程中常见故障的方法：

1、真空气泡真空度降低：

1.1 故障现象：

真空断路器中断电流，熄灭真空泡中的电弧，真空断路器本身没有对真空特性进行定性和定量监测的装置，因此真空还原故障是一种隐蔽性故障，其危险程度远大于主导性故障。

1.2 原因分析:

真空减少的主要原因如下：

（1）在真空气泡的材料或制造过程中存在问题，真空气泡本身存在微小的漏点；

（2）真空气泡中波纹管的材料或制造过程存在问题，多次操作后发生泄漏;

（3）分离式真空断路器，如电磁操动机构真空断路器，由于连杆运行距离较大，直接影响开关的同期性、跳跃和超越等特性，加速真空减速。方法。

1.3 故障危害：

真空度的降低会严重影响真空断路器的关断电流能力，导致断路器使用寿命急剧下降，严重时会引起开关爆炸。

1.4 处理方法：

主要结果如下：（1）断路器定期检修时，必须利用真空测试仪对真空气泡的真空度进行定性测试，以保证真空气泡具有一定的真空度；

（2）当真空度降低时，必须更换真空气泡，并且必须进行诸如行程，同步和弹跳的特性测试。

1.5 预防措施：

（1）选择"真空断路器"时，必须选择信誉良好的制造商生产的成熟产品。

（2）选择整合本体与操作机制的真空断路器；

（3）当操作员检查时，应注意断路器真空气泡外是否存在放电现象。如果存在放电现象，则真空气泡的真空试验结果基本不合格，应及时停电更换；

（4）检修人员在进行停电检修工作时，必须进行同步、跳动、行程和过行程特性试验，确保断路器处于良好的工作状态。

2、真空断路器开关关闭失败：

2.1故障现象：

根据故障的原因，有以下问题：

（1）断路器的远程遥控器不能分开;

（2）现场手动关机不能打开；

（3）事故中的继电保护动作，但断路器不能分割。

2.2.原因分析：

（1）断开操作电路断开;

（2）分闸线圈断裂；

（3）降低运行电源电压；

（4）开口线圈的电阻增大，破断力减小；

（5）顶出杆变形，制动器打开时出现卡纸现象，断裂力降低;

（6）制动器顶杆打开时变形卡死严重。

2.3错误风险：

事故发生时，会导致事故发生，扩大事故的范围。

　　2.4 处理方法：

（1）检查开路是否断路;

（2）检查分闸线圈是否断裂；

（3）测量分离线圈的电阻值是否满意；

（4）检查开口引射杆是否变形；

（5） 检查工作电压是否正常；

（6）铜制动顶杆应为钢制，以防变形。

2.5.预防措施：

如操作人员发现开合指示灯不亮，应及时检查开合回路是否断裂；检修人员应注意测量开合线圈的电阻，检查开口顶杆是否变形；如开关顶杆的材料为铜，应更换为钢；必须进行低压开合试验，以确保断路器的可靠性能。

3、弹簧操作机构关闭储能电路故障：

3.1、故障现象：

（一）关闭后，无法实现分离作业；

（2）储能电机运行不停止，甚至导致电机线圈过热损坏。

3.2、原因分析：

（1）行程开关的下安装位置导致闭合弹簧储能未完成，行程开关触点已转换，电机电源已切断，弹簧储能不足打开。操作；

（2）跳转开关安装在向上的位置，使跳转开关联络点没有[10 kv“真空断路器“故障排除]：10 kv“真空断路器“故障处理10 kv“真空断路器“故障处理，广泛使用“真空断路器“，许多10kv少的油路断路器已经被替换为真空断路器。由于厂商不同，部分"真空断路器"性能更好，维护和维护工作量小，电源可靠。

当获得转换时，储能电机仍然处于工作状态。

（3）跳闸开关损坏，储能电机不能停止。

3.3。故障危险：

在关闭储存能量不到位的情况下，如果线路上发生事故并且断路器拒绝打开，事故将超越事故并且事故范围将扩大。如果储能电机损坏，则无法打开和关闭真空开关。

3.4.治疗方法：

(1)调节行程开关的位置，实现电机的准确断电；

（2）如果开关损坏，应及时更换。

3.5，预防措施：

操作人员应注意观察上电储能指示灯，判断上电储能的情况；检修工作结束后，检修人员应在当地进行两次断电操作，以确定线路断路。R状态良好。

4、分离闸不是同一周期，弹跳值大：

4.1、故障现象：

该故障是隐藏故障，必须由特性测试仪测量才能获得相关数据。

4.2、原因分析：

（一）断路器本体的机械性能较差，经多次操作后，由于机械原因，由于周期不同，弹跳值过大；

（2）由于操作杆距离大，制动力传递到触点时相位差过大，同时断路器的跳变值过大。

4.3、故障危险：

如果不同步或跳得过大，将严重影响真空断路器断路器的过流容量，影响断路器的寿命，严重引起断路器的爆炸。因为这个断层是一个隐藏的断层，所以更危险。

4.4、恢复：

主要结果如下：（1）在保证行程超过行程的前提下，通过调整同期三相绝缘拉杆的长度，使回弹试验数据在合格的范围内；

（2）如果无法通过调整实现，则必须更换数据故障阶段的真空气泡并重新调整，直到数据合格为止。

4.5、预防措施：

由于分离式真空断路器存在许多隐患，更换断路器时应采用集成式真空断路器；在常规维护工作中，必须使用特性检测仪对特性进行测试，并及时解决问题。

真空断路器结构3D动画演示视频

　　5、结束语：

真空断路器已被广泛使用，但在维修过程中没有相应的标准，各厂家的真空断路器在制度上也不尽相同，而真空断路器的失败，如真空的减少、开启和关闭的不同时期，大多是隐性的，因此有必要用相关的科学仪器来测试、测量、使用实际数据来解释问题，用实际数据来证明和解决问题。此外，有关部门应尽快制定真空断路器维修过程标准的统一标准，以指导真空断路器的维修保养工作。
