怎样根据变压器容量来挑选真空断路器?

发布时间:2020年09月01日 浏览量: 699 【返回上一页】

简易介绍一下怎样根据变电器的容积来挑选真空断路器的方式 :

1、依据柜型挑选真空断路器的种类,对房间内固定不动型10KV高压开关柜,绝大多数采用ZN28型真空开关,配弹黄操作组织,能交、直流电动操作,也可手动式操作;对房间内移走型10KV高压开关柜(如KYN型),可采用VS1型真空开关,配弹黄一体化操作组织,能交、直流电动操作,也可手动式操作;

2、选定断路器的额定电流。一般配电设备断路器有630A、1000A、1250A、1600A四种,你应依据负载状况测算穿过该断路器的负载电流量,再空出容量后,选定其额定电流;对2000KVA的变电器,其额定电流I=2000/(1.732*10)=115.5A,可基本挑选630A的断路器,但还应开展校检;

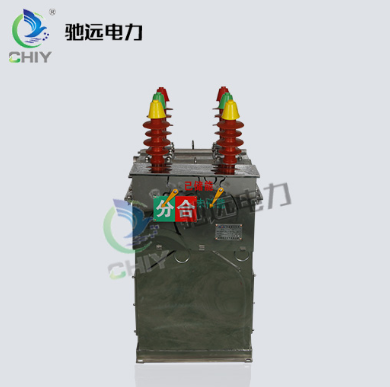

真空断路器

3、检查选定断路器的开/关流量。测量断路器安装地址的短路容量值,并将其与最初选择的断路器切断电流进行比较,断路器切断电流输出后,必须超过安装地址的大短路容量值。这样,当断路器发生短路故障时,可以消除常见故障,不损害自身,普通10KV真空断路器的额定短路故障切断电流多见20KA、25KA。如果此2000KVA的变电安装地址间隔更近,并且短路容量值为26KA,则使用630A的电源开关时,如果额定短路故障开和关流量为20KA,则不能考虑应用点规定。额定电流必须为1250A。额定短路故障开/关流量为31.5KA的断路器。

4、别的状况的校检。如两色间距、安裝规格、互锁状况、是不是有锁闭、是不是带过流线圈、是不是带失压这些。真空断路器
