真空断路器灭弧室触头的电磨损值是什么,具体

发布时间:2021年04月28日 浏览量: 【返回上一页】

真空断路器磁吹室触头的电损坏值定义:因为真空断路器磁吹室的触头经数次开断电流量后会损坏烧损(一般称作电损坏),因而触头薄厚减少,金属波纹管行程安排增大,对其磁吹特性将导致负面影响。生产厂对各种各样型号规格损坏都是有要求,超出损坏值时,磁吹管就不可以再次应用。为了更好地精确把握触头的总计电损坏值,断路器在第一次安裝调节中就务必精确测量出触头行程安排值。在之后每一次维修中精确测量行程安排时,都得核查该长短,其值与第一次初始值之差便是触头的电损坏值。真空断路器触头电使用寿命在线检测的各种各样计算方式以及特性详细说明:

一、总计开断电流量法电孤的烧蚀与电流量尺寸有非常大关联,可以用总计开断电流量的方法体现触头烧蚀情况。计算方法为:在其中Q为总的电磨损率;为每一次开断电流量的有效值;断路器生产厂家一般出示不经过维修的总计电流,为此为原始量,可测算剩下使用寿命裕量。缺陷:用总计开断电流量法来分辨触头因为优化算法中忽视了许多 具体难题,较为不光滑,精确性不高,仅在断路器电使用寿命检测的前期得到运用。

二、开断电流量权重计算累计法:对于总计开断电流量法中沒有计及不一样断路器的触头原材料不一样、磁吹物质不一样、开断电流量尺寸不一样等对触头电损坏的危害,选用权重计算的方法计其危害。即值来考虑到磁吹室触头的电损坏较为有效些。实验结果显示:尽管燃弧時间的长度对一次开断是任意的,但其均值燃弧時间则是趋于的,比如次其均值开断時间区别并不是非常大,因而在追求完美较为合适工程项目运用的值时,省掉了時间因素。本方式的关键是权指数的求得。缺陷:因为触头电损坏不仅在于燃弧电流量,受燃弧時间的巨大危害,因而该方式在基本原理上差值很大。

三、电流量能源等效电路折算法:电孤烧蚀与电孤动能有密切相关,用总计电孤动能定性分析比单纯性地总计开断电流更精确。本优化算法测算简易,只需测得燃弧時间就可以。缺陷:在具体运用中,因为燃弧時间的精确测量还较为艰难,常常用开断時间替代燃弧時间开展测算。但实践活动与开断实验都说明,这类折算法也较为不光滑,不适合工程项目应用。

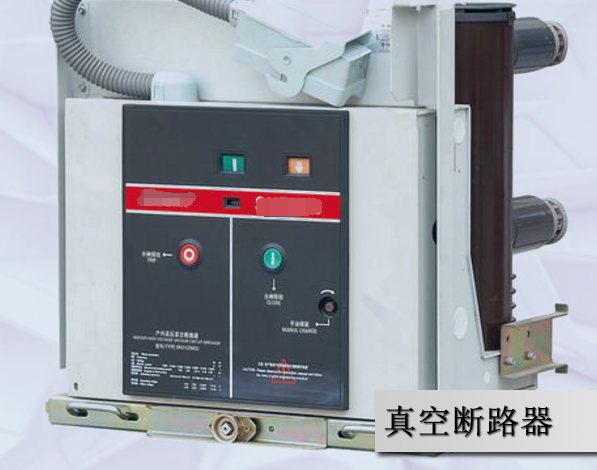

真空断路器

四、记及燃弧時间的开断电流量权重计算累计法:关键对于方式2中沒有计及燃弧時间这一缺点开展改善,各自总计三相触头分别的电损坏状况,另外依据燃弧计算时间每一次开断电流量的电磨损率。方式:融合方运用輔助连接点测算出三相不当期時间,运用电磁场数据信号明确开盘相起弧時间,就可精准地得到各相燃弧時间。但这类方式适用范围差,还需附加的电磁场传提升了检测量。为降低检测量,另外考虑到优化算法自身的传统性,可运用吸合电磁线圈较大 电流量发生時刻为起弧時刻,忽视三相不当期性和将触头的超程运作時间做为燃弧時间。这时规定开断电流量与吸合电磁线圈电流量同歩取样。

五、用相对性电磨损率法:假定一台全新升级的断路器的触头容许损坏总产量100%,相匹配其相对性电使用寿命为100%,额定值短路故障开断电流量下,断路器容许开断频次为,则每一次额定值短路容量开断时的相对性电磨损率为1/N。随后依据不一样短路Ib曲线图求取随意尺寸开断电流量Ib相匹配的等效电路开断频次N1,则相匹配每一次开断的相对性电损坏为LN(界定为Qm),则可测算出该断路器的相对性电使用寿命LN-Qm(10)式中LN是断路器触头电使用寿命的初值于相当于1的百分比,一般对新断路器和维修过的新断器LN可用为1。当L>0表明断路器处在一切正常运作情况;表明断路器急缺维修,不可以再次运作。

六、模糊不清综合性诊断法:模糊不清综合性诊断法将模糊理论运用于电气设备触头电使用寿命的在线检测综合性评判,为电气设备线上实时监测和智能化系统开拓一种新的方式。模糊不清综合性评判的关键流程以下:

(1)评判目标要素集的创建。关键包含危害真空断路器开断电使用寿命的多种要素如开断电流量、开断频次、开盘相在三相中的遍布匀称度、燃弧時间及其触头原材料等。

(2)它是一种新奇的、综合性的确诊方式。与单项工程指标值确诊方式对比,该方式更精确、更科学研究和更完它的优势取决于使被评判目标的各种各样关联或不关联的单主要参数性能参数归一化后变成相比和可量化分析的量,另外又可以从实时数据收集中完成线上的评判。其不够取决于要素集中化影响因素许多 ,怎样选隶属函数的明确。因为要素的抽象性以及级别的抽象性,难以把某要素实际要求为某一级别,因而,要素级别集应视作级别论域上的模糊不清非空子集。要素级别隶属度的尺寸关键依据各要素对触头电使用寿命的功效水平来明确。

(3)创建评判集。创建评判結果优劣的规范。

(4)创建模糊不清综合性评判的数学分析模型。对归属于不一样层级和类型的目标开展综合性评判。

七、回路电阻法:大家都知道,回路电阻包含收拢电阻器和塑料薄膜电阻器两一部分。电寿命试验全过程中由于存有一定的触碰压。一般状况下各种各样膜会粉碎,因此回路电阻具体表现为收拢电阻器。收拢电阻器的尺寸与触头的稳定性及电使用寿命的指标值有立即关联,收拢电阻器越小,家用电器触头电使用寿命指标值越高。可是彼此之间的实际关联也有待进一步科学研究。

八、数据信号svm算法法:收集很感兴趣的数据信号波型或图象,用多辨别分析方法和小波分析等数学课方式对数据信号开展预备处理,获取数据信号特点,随后运用神经网络算法、数据管理系统、计算机视觉(包含指纹验证)等技术性开展归类,从而对机器设备的情况做出评定。现阶段该方式仍在讨论环节,详尽阐述并未见报导。
