什么是真空断路器？它有哪些优点？工作原理又

真空断路器简述:

真空断路器以磁吹物质和磁吹后触碰空隙的绝缘层物质为高真空泵而而出名，具备体型小、重量较轻、合适经常操作、磁吹不用查验的优势，广泛运用于配网。真空断路器是3~10kV、50Hz三相沟通交流系统软件的房间内配电设备，可用以厂矿企业、发电站、配电站做为电器设备的维护和操纵，尤其适用无油化、查验少、操作经常的应用场地，断路器可配备在中间柜、两层柜、固定不动柜中做为操纵和维护髙压电器设备。

断路器的特性:

触头开距小，10KV真空断路器接触点开距仅11mm上下，操作组织操作作用小，机械设备一部分行程安排小，机械设备长寿命。

燃弧时间较短，且与开关电流量尺寸不相干，一般仅有半周波。

3.熄弧后，触头空隙物质修复快，破裂近区常见故障特性好。

4.因为开关电流量输通损坏小，触头电气设备长寿命，满容积开关30-50次，额定电压开关5000次之上，噪声小，合适经常操作。

体型小，重量较轻；

6.适用断开容积负荷电流量。

因为它的优势许多 ，因此 在配电站中获得了普遍的运用，如今的型号规格关键有：ZN12-10,ZN28A-10,ZN65A-12,ZN12A-12,VS1,ZN30等。

真空断路器的原理:

真空断路器的原理是:当声响触头在操作组织的功效下被断开时，触头中间会造成电孤，触头表层会在高溫下蒸发蒸气。因为触头设计方案成独特样子，当电流量根据的时候会造成电磁场。电孤在该电磁场的功效下顺着触头表层的切线方向迅速挪动，一部分金属材料蒸气凝固在金属材料圆桶(抗干扰磁环)上。电孤当然过零时灭掉，触头中间的物质抗压强度快速修复。真空断路器在工作中全过程中应用的实际基本原理包含:磁吹基本原理、储能技术、接通操作、接通操作、接通操作和手动式接通操作。

1.磁吹基本原理:

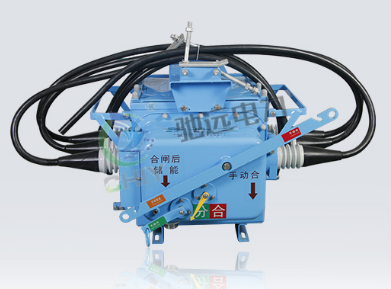

ZW32-12/M型真空断路器选用真空灭弧室，以真空泵为磁吹和绝缘层物质，真空值极高。在操作组织的功效下，声响触头会造成真空泵，触头中间会造成真空泵电孤。另外，因为触头的独特构造，触头中间的空隙也会造成适度的竖向电磁场，使真空泵电孤维持外扩散，电孤分布均匀在触头表层点燃，维持低电孤工作电压。当电流量当然过零时，残余的正离子、电子器件和金属材料蒸气能够在分秒数的時间内复合型或凝聚力在触头表层和抗干扰磁环上，磁吹室断裂面的物质绝缘层抗压强度能够迅速修复，进而灭掉电孤，做到断开的目地。因为选用竖向电磁场操纵真空泵电孤，真空断路器具备强劲平稳的断开电流量工作能力。

二是储能技术：

关掉智能控制系统模块中的輔助开关电源开关给智能化控制柜中的蓄电池充电。假如蓄电池充电，能够关掉智能化控制柜中的充电电池开关，等候储能技术电力电容器电池充电20秒，断路器提前准备运作。

3.接通操作:

断路器坐落于开关部位，根据控制电路的部位开关鉴别开关操作控制回路，为开关操作充分准备。现场按住智能控制系统模块的开关按键，或是根据远程控制操作运行开关控制回路，鼓励操作组织的开关电磁线圈，摆脱开关侧电磁铁的诱惑力，另外使变压器铁芯驱动器断路器的动触头以要求的速率开关。分辨断断路器早已处在开关部位，控制电路全自动断掉开关电磁线圈的开关电源，另外容许开关操作，为开关操作充分准备。这时，变压器铁芯因为电磁铁的功效维持在开关侧，开关电磁线圈关闭电源后，不但能够摆脱开关触头弹黄的反作力，还具备一定的开关自维持力，使开关靠谱地维持在开关部位，在操作组织和开关上不用另设开关维持和开关脱口设备。

四、吸合操作：

断路器处在接通部位，现场按住智能控制系统模块上的接通按键，或是根据远程控制操作鼓励操作组织的接通电磁线圈，摆脱接通侧电磁铁的自维持力，另外使变压器铁芯驱动器断路器的接触点按照规定速率接通。当控制回路的部位鉴别设备分辨断断路器处在接通部位时，接通电磁线圈的开关电源会全自动断开，接通操作也会被容许，为接通操作做准备。当操作组织处在接通部位时，变压器铁芯因为电磁铁的功效维持在接通部位，断路器靠谱地坐落于接通部位，不容易误接通。

5.手动式开关操作:

真空断路器在接通部位，用绝缘层操作棒勾住断路器手动式接通操作摇杆上的瓶盖子，往下带动，断路器能够接通，并且也有一定的接通速率，能够确保断路器能够靠谱地断开额定值电流量。
