GCB型真空断路器在中小型水电站的应用案例

发布时间:2021年07月05日 浏览量: 【返回上一页】

扩张模块布线是大中小型水电厂较常选用的主布线方式,规定在发电机组出入口务必安置GCB型真空断路器。因而在很多大中小型水电厂设计方案上都牵涉到在发电机组出入口安置断路器的难题,一部分老发电厂更新改造中也涉及到加设断路器或对原来低油断路器开展机器设备升级。那麼,怎样在设计方案中有效采用真空断路器就变成 设计方案工作人员常常遇上的难题。

一、真空断路器用在大中小型水电厂中的可行性分析:

(1)水电厂大多数在系统软件中出任调峰、电台广播或安全事故容积预留的每日任务,发电机组开关机经常。真空断路器机械设备长寿命,能达到具体必须。

(2)真空断路器容积孝构造简易且具备优良的密闭性、零污染、易维护保养,因而可节约很多运作维护费。

二、GCB真空断路器的有关关键难题:因为GCB的开断标准比一般配电设备型断路器的开断标准要严苛的多,IEC、IEEE及在我国部标都为GCB制定了相对应的规范和技术性标准。从技术性特性上剖析,真空断路器用作GCB关键存有2个层面的难题。

1)实际操作过电压:其关键方式是重新点燃过电压。因为电源开关数次开闭实际操作,存有动能分配而造成的很有可能在一些机器设备上发生过电压。过电压的多少与电孤重新点燃和灭掉的時刻拥有紧密的关联。真空开关断路器刚分离的一瞬间,若电孤电流量正好在过零点,则电孤灭掉,但这时断路器开距小,故升高迅速的修复工作电压将使空隙穿透而重新点燃,造成高频率电流量,假如高频率电流量幅度值超过直流电流量瞬时值,又会发生发生高频率电流量过零点,而真空断路器具备断开高频率电流量的工作能力,因此真空开关再度灭唬这般不断,在数次电孤重新点燃全过程中断路器断路器间的修复抗压强度在提高,与此同时,重新点燃过电压的幅度值也在提高,产生“工作电压升級”,造成4倍之上的过电压,最后对电动机主绝缘层和匝间绝缘层造成较比较严重的伤害。

(2)干支流分量开断工作能力难题:发电机组给予的短路电流具备较高的直流电分量,很有可能造成较长的延迟电流量零点,这就规定GCB具备逼迫短路电流尽早过零的技术性特性。直流电分量的衰减系数在于非周期时间分量稳态值Ta。一般 状况下,发电机组短路电流的直流电分量比沟通交流分量衰减系数的慢,因而很有可能发生延迟电流量零点。

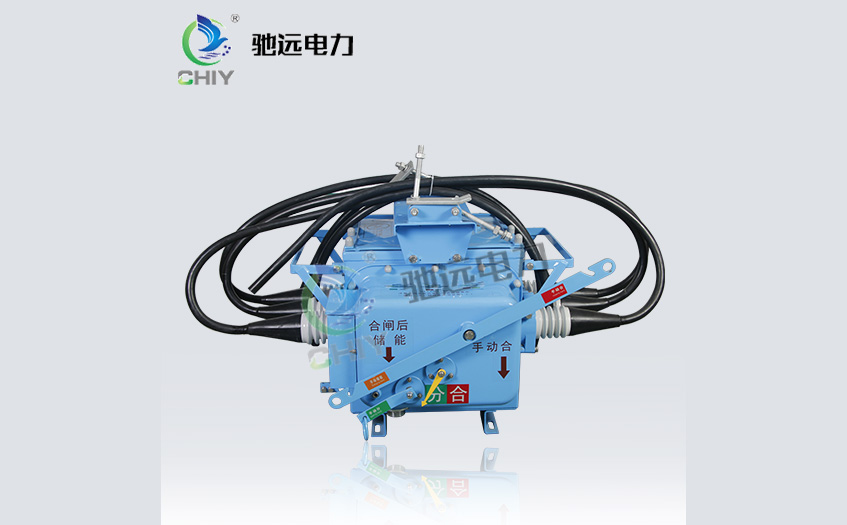

真空断路器

三、GCB型真空断路器避免过电压的对应措施:

(1)选用低截留值断路器原材料的低电涌真空断路器,能够 合理减少重新点燃过电压幅度值和几率。

(2)在断路器侧改装活性氧化锌高压避雷器(MOA)。

(3)在断路器侧改装阻—容净化塔(R-C净化塔)。

(4)选用MOA和R-C串联应用的方式。四、处理短路电流直流电分量开断工作能力的关键方式:

1)有效挑选发电机组短路电流直流电分量衰减系数稳态值Ta。真空断路器开断容积大,但发电机组出入口短路电流中很有可能包括较高占比的直流电分量(通常超过周期时间分量幅度值20%),并很有可能造成较长(100ms乃至更长)的延迟电流量零点,假如断路器不具有逼迫短路电流尽早过零的技术性特性,则在断路器的原有吸合時间内,短路电流并未过零,换句话说,在断路器彻底分离出来的一个周波内电孤电流量依然未过零,电孤不灭掉。进而因为燃弧時间太长造成电器设备损伤。

(2)设计方案有益于减少短路电流的主布线计划方案。

(3)采用开断电流量提升1~2两个级别的断路器。可在按对称性短路电流测算挑选断路器开断电流量的基本上,将开断电流提升1~两个级别,进而达到真空断路器用作GCB的非对称加密开断规定。伴随着真空断路器断路器原材料及生产制造加工工艺等的改善,真空断路器的特性较运用前期现有巨大进步,大中小型水电厂选用真空断路器做为发电机组断路器的特性优点是不言而喻的。
