真空断路器原理与作用的研究内容

发布时间:2021年07月07日 浏览量: 1377 【返回上一页】

真空断路器基本原理简述:当真空断路器处于重合闸位置时,其对地绝缘层由适用的复合绝缘子承担。一旦真空断路器连接的路线出现永久接地装置的常见故障,断路器姿势跳电后,接地装置的常见故障点没有消除,电母线槽对地绝缘层也应由断路器断裂面的真空间隙承担;当各种常见故障被切断时,一对触子之间的真空绝缘层间隙应承受各种修复电压而不穿透。关键词:真空断路器,基本原理,功效1。真空断路器真空度的表示方法:绝压小于大气压蒸汽稀薄的室内空间称为真空室内空间,真空度越高,室内空间气体压力越低。表明真空度的企业有三种方法:托(即mm水银柱高)、毫巴(103bar)或帕(帕斯卡:Pa)。(1托=131)6pa,1m巴=100pa)大家一般 常说真空磁吹室内真空度要达到10-4托,即磁吹室内气体压力只有万分之一mm水银柱高。

31x10-2Pa派森定律也被翻译成巴申的基本定律,即间隙工作电压的抗压强度与空气压力之间的关系。图1显示派森定律的相关曲线图为V型,即加气工作压力的增加或减少可以提高 极间间隙绝缘层的抗压强度。到目前为止,它的穿透原理还不清楚,因为真空磁吹室内部真空度高于10-4托,所以在气体稀少的室内空间中,汽体分子结构的随机行程安排为103毫米,在真空磁吹室那么大的容量内,产生冲击的概率基本为零。因此不易产生冲击分散,使真空间隙穿透。派森定律的V型曲线图是通过测试得到的,标准是在对称静电场的情况下,其间隙击穿电压Uj可以显示为:****Uj=KLa***L-间隙间距;***a-间隙指数(当间隙为5毫米时,a=1,>5毫米时,a=0。5)从派森定律的V型关联曲线图可以看出,当真空度达到103托时,转折点周围的曲线图越来越平整,击穿电压基本没有变化。当真空与间隙间距相同时,其击穿电压随断路器金属电极而变化。

当金属电极具有高冲击韧性和高溶点时,真空间隙的击穿电压也随之增加。真空断路器真空绝缘层的破坏原理:前面已经说过,在真空磁吹室这样一个高宽比真空度的室内空间里,汽体分子结构的随机行程安排很大,不易产生冲击分离,使真空间隙在直流电的作用下能够穿透也是客观现实,所以有一个表述真空绝缘层破坏的原理,场致发送造成穿透,微块造成穿透,微充放电造成 穿透。场致发送论对于真空间隙因此可以产生穿透的表述:静电场动能集中化,在电级外部经济表面的突出部分产生电子器件发送或挥发逸出,碰撞阳极氧化使部分发热,再次释放正离子或蒸汽,共价键再次碰撞负极产生二次发送,相互积累,最终导致 间隙穿透。

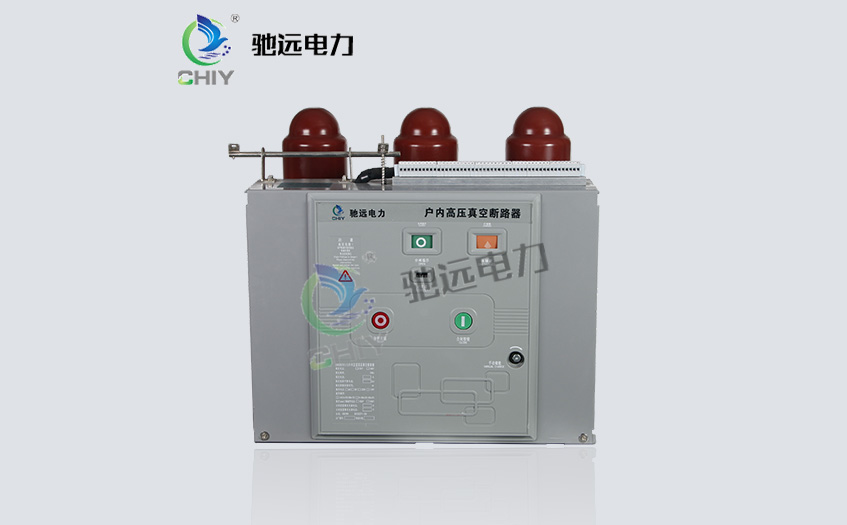

真空断路器

(1)负极引起的穿透;在强静电场下,由于场发送电流的焦耳发热电效应,负极表面突出物的温度升高。当温度达到零界点时,突出物熔化,导致蒸汽穿透。(2)阳极氧化引起的穿透:由于负极发送的离子束,负电子阳极氧化引起的某些热量熔化和蒸汽,产生间隙穿透。引起阳极氧化引起穿透的标准与静电场提升 指数和间隙间距有关。4.微块引起穿透的表述:假设微块在电级表面附着在容易的微块上,在静电场的作用下,微块掉落并加速。当这个微块与正对面的电级相撞时,由于冲击性烧伤,它会熔化,导致蒸汽和穿透。

5.微充放电导致 真空间隙穿透的表述:负极表面脏污,会产生微充放电。微充放电是一种小的自抑灭电流量单脉冲,其总充放电正电荷为3107c,存在时间为50ms至几ms,充放电通常发生在1mm以上的间隙。这种真空间隙的穿透原理表明,真空断路器真空电级的原材料和电级的表面条件是真空间隙绝缘层的重要因素。

真空间隙的绝缘层承受工作能力与之前分重合闸的实际操作条件有关。由于抗压试验前不同工作条件的分重合闸实际操作有相应的不同结果,西班牙麦哲伦(Colombo)技术工程师在机械设备研讨会上阐述了这些问题:实验目标是24KV断路器、铜铬断路器、额定值断电流量16KA、额定电压630A、断路器距离15.8mm、断路器吸入率1.1m/ms。
