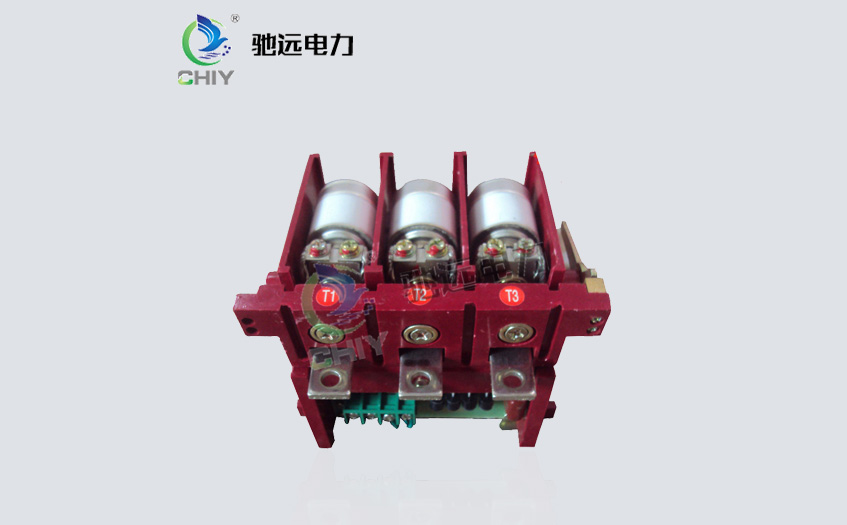

CKJ5-125真空接触器

介绍

         真空接触器采用真空灭弧室灭弧，经常用于正常工作电流的通断。常用于6kV、380V(660V、1140V)交流电动机的开关，中低压长距离频繁起动、停机。

该系列低压真空交流接触器广泛应用于煤矿、电力、冶金、纺织等行业。各产业部门如高层建筑。

低压真空交流接触器适用于交流：50HZ.额定电压：1140V，额定电流63～630A，用于远距离开关回路，交流电动机频繁启停。特别适用于装配各种防护装置的隔爆电磁起动器。

组成

真空接触器主要由真空断路器和操纵机构组成。真空灭弧室具有通过正常工作电流可靠灭弧和工作电流频繁中断的两项功能。但不能切断过载电流和短路电流。操作机构由铁芯保持线圈和电枢组成。线圈通电，吸引电枢，接触器关闭；线圈丢失，接触器断开。吸引线圈有两种形式：直流和交流。

真空灭弧室的外壳可以用玻璃或陶瓷绝缘材料制成，其内部的真空度通常超过10pa。由于壳体内的空气很小，因此可以使接触开口距离变小并且可以容易地熄灭电弧。触头材料一般由铜、锑、锇和其他合金制成。灭弧室屏蔽层的作用是，当电流被切断时，金属蒸汽从冷凝接触间隙中扩散出去，有利于电弧的熄灭，防止金属蒸汽飞溅到绝缘壳上，降低绝缘层的绝缘强度。动触头通过波纹管与外壳下端连接。动触头可上下移动，无泄漏。

工作原理

真空接触器通常由绝缘框架、金属底座、传动臂、电磁系统、辅助开关和真空开关组成。当电磁线圈通过电压控制时，标题铁驱动拐点臂转动真空开关管内的主触点。电磁线圈关闭后，由于分离弹簧的作用，主接点被打破。

真空开关管由上盖、下盖、金属波纹管和陶瓷管组成，真空开关管壳由95瓷质绝缘材料制成的波纹瓷管制成，真空开关管由上密封、下密封、金属波纹管和陶瓷管等组成。具有爬行距离长、机械强度高、耐高温、耐冲击等特点。将一对动态触头封装在真空开关管中，触头材料为Cu-W-WC，耐磨性好，截止值低，在保证良好的分断性能的条件下，降低了分断过程中的过电压，提高了真空开关管的电寿命。当金属波纹管轴向移动时，移动触点被驱动进行开合动作。

电磁系统兼顾了实际吸力特性和反作用特性的良好配合，充分发挥了接触器运行过程中低噪声和节电的优势。绞合双线圈由起动和维护两个绕组成，并由辅助开关切换。为了方便用户进行交流电源的运行，接触器带有桥式整流装置。

机械锁：当闭合线圈通电时，接触器被吸收，而机械锁被锁定：当跳闸线圈通电时，机械锁被松开，接触器被 释放，跳闸线圈处于热状态，其在US85%-110%范围内的电压使接触器能够可靠地释放。

高压真空接触器的优点

真空接触器灭弧能力强，耐压性好，工作频率高，使用寿命长，无电弧喷涂，本体。

体积小，重量轻，维修周期长。真空接触器真空灭弧室是根据高技术要求制造的。如果工艺不好，则容易降低灭弧室的真空度。触头材料不好，当开断电流时，会出现“阻塞过电压”现象，即当开断电流时，由于真空灭弧室灭弧能力强，在00：00以后电弧电流不会自然断电。相反，它突然从一定的电流值下降到零，导致高过电压。阻断过电压会危及电气设备的安全运行。

故障原因

真空接触器能否闭合、开启，能否可靠地保持在关闭和开启的位置，是判断真空接触器失效的重要依据。通过接触器的日常维护和维护，可以检测和排除主电路中的故障。

常见故障的主要原因如下：

不能储存能量：不能储存能量是真空接触器的常见故障之一，尤其是由棘轮和棘爪驱动的储能机构，故障概率高。为了完成储能动作，储能机构主要依赖于储能电机、驱动机构和定位部件三个环节。牢牢把握这三个环节，就很容易找出故障的症结所在。

无合闸动作：如果真空接触器不想发生合闸动作故障，主要关系到合闸电磁铁是否吸合，储能是否到位，定位部件是否正常工作。

巧合：有一个关闭动作，但关门被称为空。在分析真空接触器故障时，必须从关闭和保持（锁定）开始，然后分析是否与储能部件有关。

无开路：这里要强调的是，当接触器被拒收或关闭时，在对接触器主体进行分析和维修之前，要充分判断原因是否在于控制和辅助开关、端子条等二次元件等方面。然后进行接触器分析和诊断。
